在很多產品以及模具的CAM加工過程中，很多角落的圓角很小，但精加工時不可能使用小刀具加工完整個面，并且小刀進給率也比較低，所以通常會用比較大的刀具來精加工整個面，小圓角則使用清角刀路，用小的刀具把整個小圓角清理完畢。因此如何做好清角加工成為工程師們?cè)谌SCAD設計軟件中進行CAM編程時需要考慮的重要內容。而全新三維CAD中望3D2014SP版CAM功能新增清角工序，支持尖角和圓角的清角加工，能夠很好地協助三維CAD工程師對這一工序制作以及程序編輯，大幅減少后續工作。另外其新增組合加工策略，能夠快速分析轉角的圓弧及生成所需刀路，均勻切削負荷避免過切，獲得更好的表面加工質量，更精準地完成產品加工。
       接下來我們就來講解在三維CAD中望3D里面是如何實現清角工序制作與程序編程的。
       我們首先先測量圓角大小。經測量，我們發現圓角大小為3MM，那么在加工整個曲面的時候我們使用D10R5的刀具。

全新三維CAD中望3D2014SP清角加工更精準


測量圓角，使用D10R5的刀具

       1. 首先快速插入“清角切削”工序。

清角切削

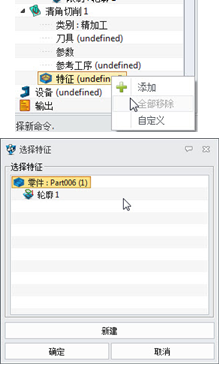

        2. 在工序特征中加入零件，操作非常快捷方便。

在工序特征中加入零件

      3. 考慮到圓角為R3，我們決定用R2的刀具來加工清角位置。

R2刀具加工清角

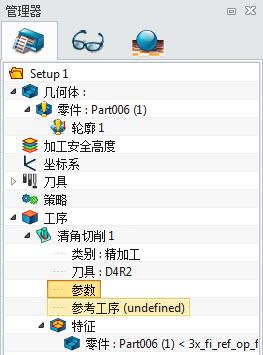

      4. 雙擊“參數”進行參數設置。



參數設置

      5. 在“主要參數”里面，設置加工余量以及平坦區域以及陡峭區域的加工方式，設置平坦區域以及陡峭區域的切削步距。在整個圓角加工過程中，最好的方式是陡峭區域走等高、平坦區域走平行銑削的方式，這樣才能達到最優化的加工光潔度。

清角主要參數設置

       6. 在“參考刀具”里輕松設置參考刀具的大小。


參考刀具

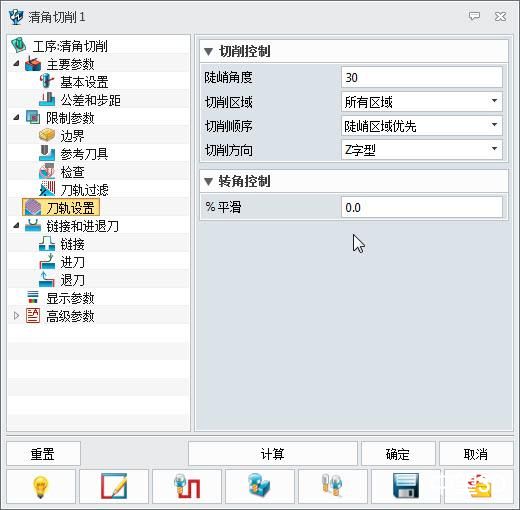

      7. 在“陡峭角度”里面設置陡峭區域和平坦區域的分界角度，并且設置平坦區域優先，或者是陡峭區域優先。


陡峭角度

      8. 設置進退刀以及鏈接方式。

進退刀以及鏈接方式

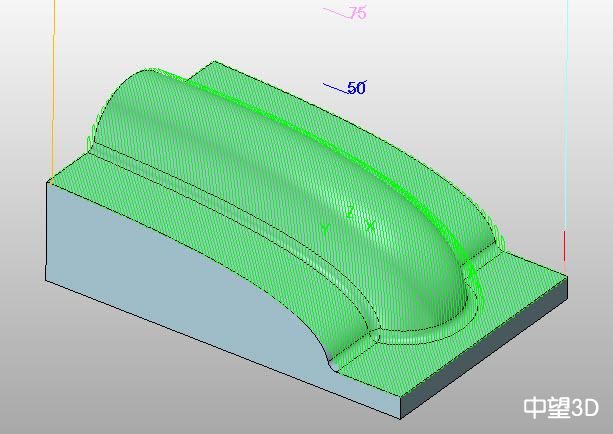

      9. 最后點擊計算,就可以算出整個清角刀路。整個編程過程操作簡單便捷。

算出整個清角刀路

        從以上過程可以看出，三維CAD中望3D2014SP版清角工序能夠更好地提高工程師的CAM編程與工作效率，實現產品更精準的加工。想要了解或者學習更多中望3D2014SP版的新功能可以參加中望3D線上培訓，三維CAD專家老師會針對中望3D2014 SP版新功能，結合火熱進行中的第三屆中望3D全球創新設計大賽進行案例教學，能夠最快地熟悉三維CAD軟件操作，參與大賽（http://tu.vx.com/contest/show/13.html）還有機會贏取高達十萬元的大獎，問鼎全球最佳設計師！
