在使用CAD繪圖時，如果兩條相交線段多出來的邊線，我們可以輸入“TR”修剪命令，快速對圖形進行修剪，但是，在修剪過程中，我們會遇到系統詢問用“圍欄”命令還是“窗交”命令，那么這兩個命令如何區分又該如何使用呢，我們一起來學習一下吧,具體如下：
圍欄命令
1.以下圖兩個簡單圖形為例，在下方命令欄輸入TR快捷鍵命令

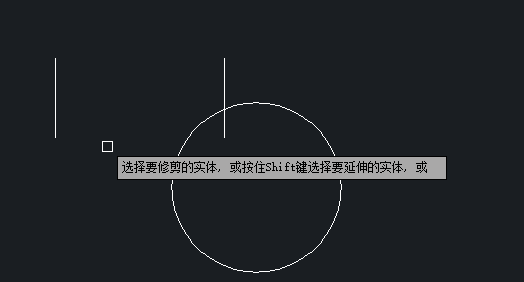

2. 接著根據提示選取對象后選擇“圍欄命令”：

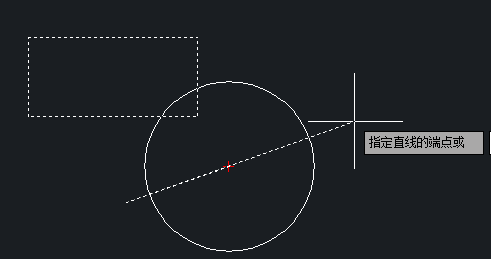

3.則欄線穿過圓，得到的圖形如下圖所示，修剪的“圍欄”命令是將圖形與其他圖形相交點以外的線條去除掉：
窗交命令

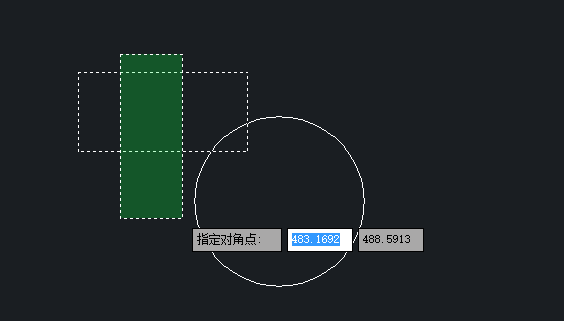

1.接著選擇“窗交”命令，在矩形中窗交，這樣圈出來的四個交點之外的矩形都被去掉了。

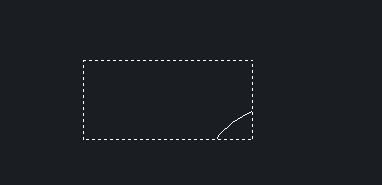

2.與欄選顯示，窗交是所有與選擇矩形相交的線段都被選擇，它們與別的線段相交之前的線段都被剪掉。
以上就是窗交與圍欄命令不同的用法，有需要的小伙伴可以根據實際情況進行參考操作，希望對你們有所幫助。
