CAD酒窖模型怎么繪制？
1.首先，我們打開中望CAD軟件。
2.我們點擊繪圖再點擊直線，我們在繪圖區里繪制出酒窖的外形輪廓線，如下圖所示：

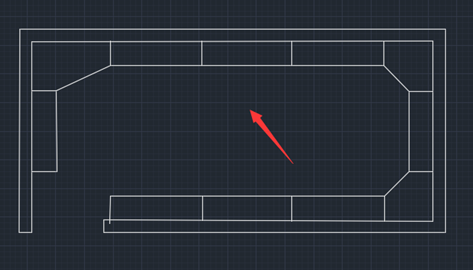

3.繪制好外形輪廓線之后在內部再畫出酒窖的內部結構線，如下圖所示：
4.我們繪制好圖形之后在繪圖里找到填充選項；點擊填充選項我們在設置里選擇一種填充圖案。

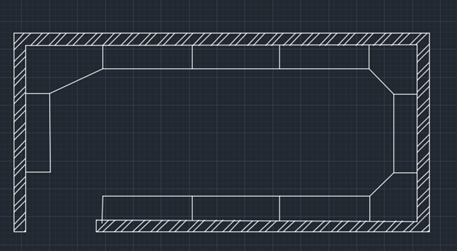

5.選擇填充圖案之后使用鼠標左鍵點擊酒窖的外形輪廓的內部，就填充上該圖案了，如下圖所示：
6.然后，我們在常用菜單里找到標注選項，在標注里找到線性選項。

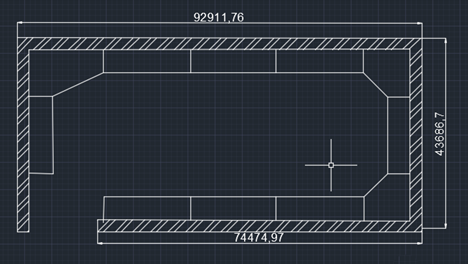

7.我們使用線性標注對我們的酒窖圖形進行標注，最后的圖形如下圖所示：
