中望CAD為繪制軸測圖提供了一個特定的繪圖環境，在這個繪圖環境中，系統提供了軸測繪圖工具以幫助用戶方便地進行軸測圖的構建，這就是軸測圖模式。至于如何激活軸測圖這個問題，大家可以使用【繪圖設置】激活軸測圖的方式，也可以采用snap命令來激活軸測圖模式。下面是兩種方法的詳細介紹。


1.使用【繪圖設置】來激活

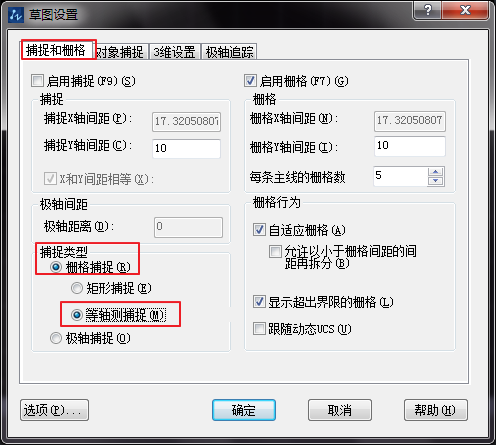

首先在命令行輸入dsettings命令，或者在頂部菜單欄選擇【工具】——【繪圖設置】命令，系統彈出【草圖設置】對話框，單擊對話框中的【捕捉和柵格】選項卡，在【捕捉類型】中選取【等軸測捕捉】，如圖所示。單擊確定。啟動等軸測模式，此時繪圖的光標顯示等軸測圖樣式，在繪制等軸測圖時，可以按F5來切換繪圖平面。


CAD中激活軸測圖的操作方法


2.調用snap命令

中望CAD中snap命令可以在標準繪圖模式與軸測圖模式中進行切換，在命令行中輸入snap命令，選擇S也就是樣式選項，然后選擇【等軸測（I）】模式，然后根據需要指定垂直距離，按回車鍵，啟動等軸測模式。


CAD中激活軸測圖的操作方法


必要時，大家可以在【捕捉和柵格】選項卡中設置【捕捉y(tǒng)軸間距】的參數，如果系統提示【柵格太密，無法顯示】的信息時，可將柵格的間距設置得大一些。
